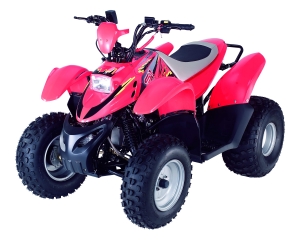

ATV-Single Headlight

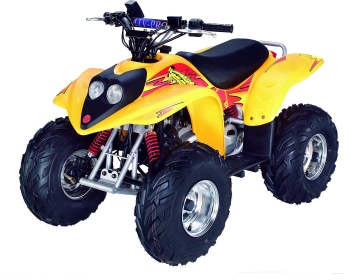

ATV-Twin Headlight




Specification / TYPE
JW50
JW90
JW100
ENGINE TYPE

2 stroke Horizontal

2 stroke Horizontal

2 stroke Horizontal

MAX. POWER

3.1kw/7000rpm/min

4.7kw/7000rpm/min

5.2kw/6500r/min

CYLINDER NO.

1

1

1

BORE STROKE

40X39.2

50X42

42X45

DISPLACEMENT

49cc

82cc

95.6cc

MAX. TORQUE

4.4 N-m/5000rpm

7.4N-m/4500rpm

8.4N-m/4500rpm

CARBURETOR

Mikumi

Mikumi

Mikumi

STARTING

Electric/Kicker

Electric/Kicker

Electric/Kicker

LUBRICATE

Separated

Separated

Separated

LUBR. CAPABILITY

1 Liter

1 Liter

1 Liter

SUSPENSION FRONT

Double Wishbone

Double Wishbone

Double Wishbone

SUSPENSION REAR

Singnal Damper

Singnal Damper

Signal Damper

BRAKE FRONT

Drum

Drum

Drum

BRAKE REAR

Drum

Drum, Disc (option)

Drum, Disc (option)

TIRE FRONT

16x8-7

16x8-7

16x8-7

TIRE REAR

16x8-7

18x9.5-8

18x9.5-8

TRANSMISSION

Automatic
(C.V.T. system)

Automatic
(C.V.T. system)

Automatic
(C.V.T. system)

FUEL

Unleaded Gasoline

Unleaded Gasoline

Unleaded Gasoline

FUEL CAPABILITY

5 liter

5 liter

5 liter

OVERALL DIMENSION

1320X756X740mm

1400X926X965mm

1400X926X965mm

PACKAGE 20'/40' (SET)

36/81

36/81

36/81

WHEELBASE

895 mm

895 mm

895 mm

SEAT HEIGHT

570 mm

620 mm

620 mm

GROUND CLEARANCE

80 mm

123 mm

123 mm

DRY WEIGHT

96 kgs

106 kgs

106 kgs

MAX. LOAD

80 kgs

80 kgs

80 kgs

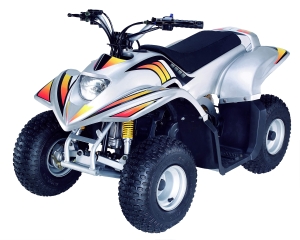

ATV 150

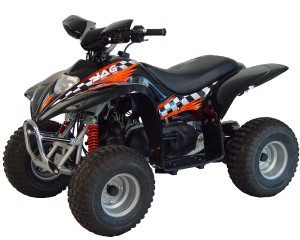

ATV 250




Specification / TYPE
JW125/JW150
JW250
ENGINE TYPE

4 stroke Horizontal

4 stroke, water cooled

MAX. POWER

5.5kw/7500rpm/min

19ps/8500rpm

CYLINDER NO.

1

1

BORE STROKE

52.4x57.8

53X53

DISPLACEMENT

125cc / 150cc

250cc

MAX. TORQUE

8.5N-m/4000rpm

1.6Kg-m/7000rpm

CARBURETOR

KEIHIN

KEIHIN

STARTING

Electric/kicker

Electric

LUBRICATE

Separated

Separated

LUBR. CAPABILITY

1 Liter

1 Liter

SUSPENSION FRONT

Double Wishbone

Double Wishbone

SUSPENSION REAR

Single Damper

Single Damper

BRAKE FRONT

Drum

Drum

BRAKE REAR

Drum

Disc

TIRE FRONT

16x8-7

TIRE REAR

18x9.5-8

TRANSMISSION

Automatic(C.V.T. system)

Automatic(C.V.T. system)

FUEL

Unleaded Gasoline

Unleaded Gasoline

FUEL CAPABILITY

6 L

6 L

OVERALL DIMENSION

1400x926x965mm

1750X1100X1150mm

PACKAGE 20'/40' (SET)

32/67

40' = 58 sets

WHEELBASE

895 mm

895 mm

SEAT HEIGHT

620 mm

620 mm

GROUND CLEARANCE

123 mm

123 mm

DRY WEIGHT

125 kgs

150 kgs

MAX. LOAD

100 kgs

125 kgs

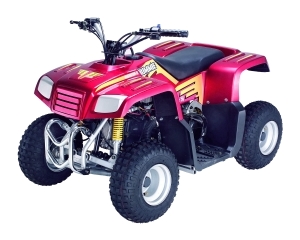

  MINI ATV 50 (Hummie)

 MINI ATV 50 ( Flash)







Specification / TYPE
MINI ATV 50  (Hummie)   MINI ATV50 (Flash)
ENGINE TYPE 1Cyl. 4-Stroke 1Cyl. 4-Stroke
MAX. POWER 3.2 Kw 3.2 Kw
CYLINDER NO. 1 1
BORE STROKE 40x39.2 40x39.2
DISPLACEMENT 49.5 cc 49.5 cc
MAX. TORQUE 4.4N.m/5000rpm 4.4N.m/5000rpm
CARBURETOR Keihin Keihin
STARTING Electric Electric
LUBRICATE Separated Separated
LUBR. CAPABILITY 1 Liter 1 Liter
SUSPENSION FRONT Sing Wishbone Single Wishbone
SUSPENSION REAR Damper Damper
BRAKE FRONT Drum Drum
BRAKE REAR Drum Drum
TIRE FRONT 145/70-6 145/70-6(7)
TIRE REAR 145/70-6 145/70-6(7)
TRANSMISSION Automatic C.V.T Automatic C.V.T
FUEL Unleaded Gasoline Unleaded Gasoline
FUEL CAPABILITY 5 Liter 5 Liter
OVERALL DIMENSION 1140x745x725 mm 1140x745x725 mm
PACKAGE 20'/40' (SET) 40'=90 sets 40'=90 sets
WHEELBASE 770 770
SEAT HEIGHT 580 580
GROUND CLEARANCE 75 75
DRY WEIGHT - -
MAX. LOAD - -


-
